Eishockey Anzeigetafel Stramatel 452 GS 9020 (15cm/60m)

Lieferumfang

1 Anzeigetafel aus 3 Modulen 3 Bedienpulte
3 Transportkoffern zur Aufbewahrung der Pulte 3 Netzkabeln Kabel + Anschlussdose für kabelgesteuerte Modelle Montage- und Bedienungsanleitung

Technische Beschreibung

Anwendungsbereich : Innen – gegen Feuchtigkeit in Eishallen geschützte Elektronik
Steuerung : Funk (868 MHz) oder Kabel
Lesbarkeit : 60m,
Sichtwinkel >160°
Abmessungen : 3300 x 1000 x 90mm
Gewicht : 59 kg
Stromversorgung : 230V / 50-60Hz
Frontseite : aus Polycarbonat, mattschwarz, entspiegelt, ballwurfsicher (DIN 18032-3)
Integrierte Hupe : 116dB auf 1m
Netzkabel (geliefert) : 25 m – Typ: 230V, 3G, 0.75 mm²
Übertragungskabel : für kabelgesteuerte Modelle oder funkgesteuerte Modelle mit Kabelset Anschlussdose + Übertragungskabel 50 m starr (Anzeigetafel/Anschlussdose) – Typ: 4-adriges Telefonkabel 6/10 + Übertragungskabel10 m flexibel DIN/DIN (Anschlussdose/Bedienpult)

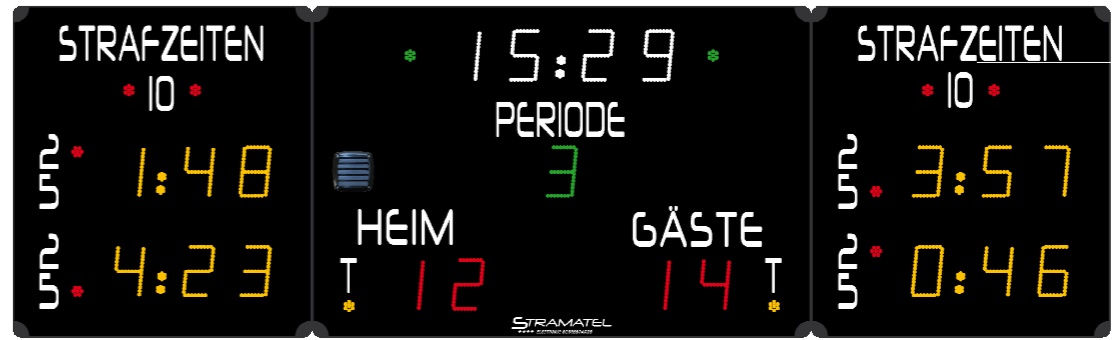

Anzeigefunktionen Hauptmodul :

Spielstand : 2 x 2-stellig, rot (Ziffernhöhe 15 cm)
Spielperiode : 1-stellig, grün (15 cm)
Spielzeitunterbrechung: 2 x 1 grüner Leuchtpunkt
Spielzeit/Pausenzeit: 4-stellig, weiß (15 cm) + 2 blinkende Leuchtpunkte
Auszeit: 2 x 1 gelber Leuchtpunkt
Uhrzeit : außerhalb des Spielbetriebes

Seiten-Module :

Strafzeit-Timer: 2 x 3–stellig, gelb (15cm) pro Modul
Anzeige von 2 Strafzeiten pro Mannschaft
Straf-Anzeige: 6 rote LED-Leuchtpunkte für 2’, 5’ Strafen und Disziplinarstrafe (10’) pro Modul

Bedienpulte

3 Bedienpulte : (340 x 175 x 60 mm) mit LCD-Display 2-zeilig, 20 Schriftzeichen von 9mm -
1 Hauptbedienpult : für die Hauptfunktionen -
2 Straf-Pulte : für die Anzeige der Strafzeiten
1 Ladegerät : funkgesteuerte Pulte nach Gebrauch ständig aufladen (Laufzeit max 16 Std.)
Verbindungstechnik : DIN zwischen den Bedienpulten
USB Anschluss : für Progammumrüstung und Anschluss für eine PC-Tastatur
Programm : Eishockey + « Frei Modus » für zusätzliche Sportarten oder Eingabe von persönlichen Parameter; diese persönlichen Sportprogramme können gespeichert werden.
Mehrsprachiges Programm
