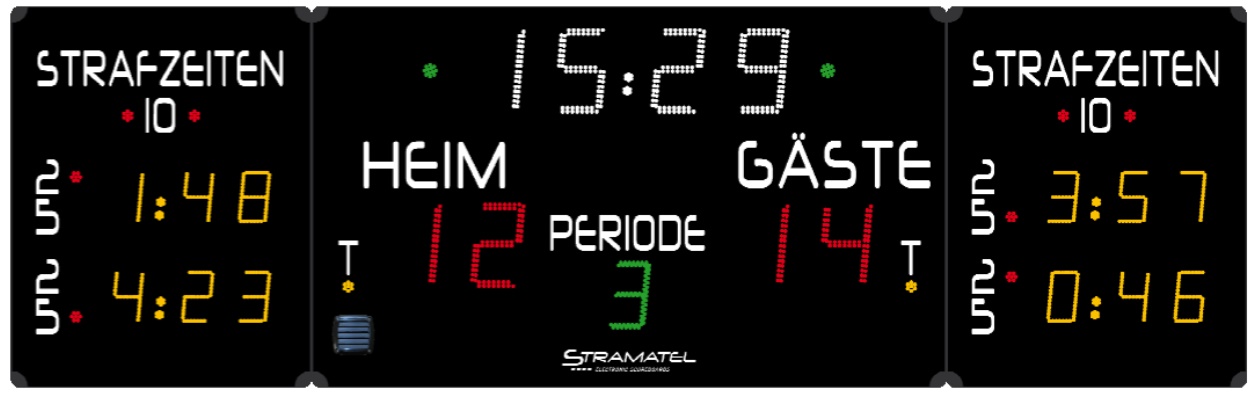

Eishockey Anzeigetafel Stramatel 452 GB 9020 (25cm/120m)

Lieferumfang

- 1 Anzeigetafel aus 3 Modulen
- 3 Bedienpulte
- 3 Transportkoffern zur Aufbewahrung der Pulte
- 3 Netzkabel
- Montage- und Bedienungsanleitung

Technische Beschreibung

- Anwendungsbereich : Innen – Gegen Feuchtigkeit in Eishallen geschützte Elektronik
- Steuerung : Funk (868 MHz) oder Kabel
- Lesbarkeit : 110m, Sichtwinkel >160°
- Abmessungen : 3700 x 1150 x 90mm
- Gewicht : 68 kg
- Stromversorgung : 230V / 50-60Hz
- Frontseite : aus Polycarbonat, mattschwarz, entspiegelt, ballwurfsicher (DIN 18032-3)
- Integrierte Hupe : 116dB auf 1m
- Netzkabel (geliefert) : 25 m – Typ: 230V, 3G, 0.75 mm²
- Übertragungskabel : für kabelgesteuerte Modelle oder funkgesteuerte Modelle mit Kabelset Anschlussdose + Übertragungskabel 50 m starr (Anzeigetafel/Anschlussdose) – Typ: 4-adriges Telefonkabel 6/10 + Übertragungskabel10 m flexibel DIN/DIN (Anschlussdose/Bedienpult)

Anzeigefunktionen

Hauptmodul :
- Spielstand : 2 x 2-stellig, rot (Ziffernhöhe 25 cm)
- Spielperiode : 1-stellig, grün (20 cm)
- Spielzeitunterbrechung: 2 x 1 grüner Leuchtpunkt
- Spielzeit/Pausenzeit: 4-stellig, weiß (25 cm) + 2 blinkende Leuchtpunkte
- Auszeit: 2 x 1 gelber Leuchtpunkt
- Uhrzeit : außerhalb des Spielbetriebes

Seiten-Module :
- Strafzeit-Timer: 2 x 3–stellig, gelb (15cm) pro Modul
- Straf-Anzeige: 6 rote LED-Leuchtpunkte für 2’, 5’ Strafen und Disziplinarstrafe (10’) pro Modul

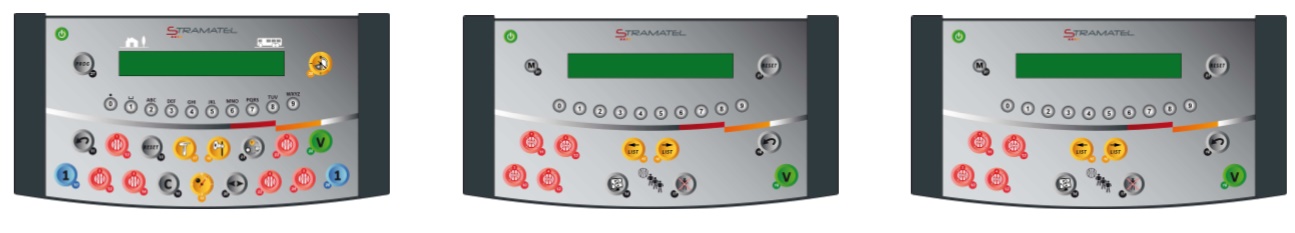

Bedienpulte

3 Bedienpulte mit LCD-Display:
- 1 Hauptbedienpult für die Hauptfunktionen
- 2 Straf-Pulte für die Anzeige der Strafzeiten
